DN系列对夹式止回阀
产品简介：
DN系列对夹式止回阀安装在水泵吐出口管路上，在水泵启动或停止运转时，能自动调节最隹的启动或停止速度，节约能源，有效地消除“水锤”现象。使用304材料，耐腐蚀性能优良。
工作条件：
工作压力：0.001~4.0MPa
介质温度：0~350℃
型号意义：
DN50
DN ── 对夹式止回阀
50 ── 管路通径（mm）

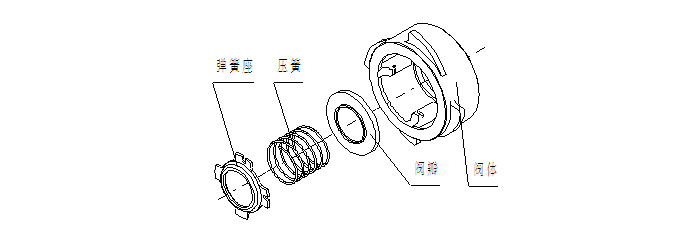

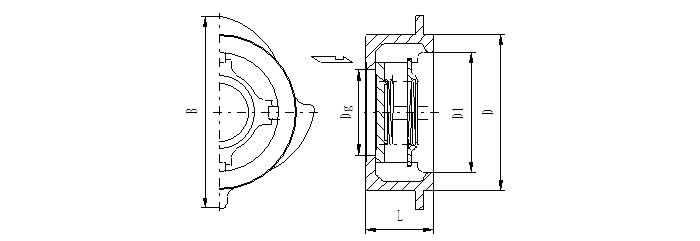

外形安装尺寸
|
型号 |
Dg |
D |
D1 |
L |
B |
|
DN15 |
φ15 |
φ43 |
φ28 |
16 |
65 |
|
DN20 |
φ20 |
φ53 |
φ33 |
19 |
70 |
|
DN25 |
φ25 |
φ62.5 |
φ41 |
22 |
80 |
|
DN32 |
φ32 |
φ72 |
φ48 |
28 |
90 |
|
DN40 |
φ40 |
φ80 |
φ58 |
32 |
100 |
|
DN50 |
φ50 |
φ92 |
φ71 |
40 |
115 |
|
DN65 |
φ65 |
φ115 |
φ86 |
42 |
140 |
|
DN80 |
φ80 |
φ132 |
φ107 |
50 |
153 |
|
DN100 |
φ100 |
φ160 |
φ132 |
55 |
185 |
相关参数
管路损耗参考表
|
管径 |
流??? 量?? （l/s） | |||||||||||||||||
|
1 |
2 |
4 |
6 |
8 |
10 |
|
直管磨擦损失简表（近似） | |||||||||||
|
25 |
3.27 |
13.0 |
|
|
|
| ||||||||||||
| , , ,
38 |
3.5 |
14 |
55 |
|
|
|
15 |
20 |
| |||||||||
|
50 |
0.8 |
3.1 |
13 |
29 |
|
|
|
|
25 |
30 |
| |||||||
|
65 |
|
0.8 |
3.2 |
7.1 |
13 |
20 |
|
|
|
|
40 |
50 | ||||||
|
80 |
|
0.4 |
1.6 |
3.3 |
5.9 |
9.6 |
21.6 |
|
|
|
|
|
60 |
70 |
| |||
|
100 |
|
|
0.4 |
0.8 |
1.3 |
2.1 |
6.8 |
8.6 |
13 |
19.4 |
|
|
|
|
80 |
90 |
| |
|
125 |
|
|
|
0.23 |
0.4 |
0.63 |
1.3 |
2.7 |
4.1 |
5.9 |
10.7 |
|
|
|
|
|
100 |
110 |
|
150 |
|
|
|
|
0.16 |
0.26 |
0.58 |
1.1 |
1.6 |
2.3 |
4.2 |
6.4 |
9.4 |
|
|
|
|
|
|
175 |
|
|
|
|
|
0.11 |
0.27 |
0.5 |
0.74 |
1.05 |
1.9 |
2.9 |
4.3 |
5.8 |
7.7 |
9.6 |
|
|
|
200 |
|
|
|
|
|
|
0.13 |
0.26 |
0.37 |
0.53 |
0.93 |
1.5 |
2.1 |
2.9 |
3.7 |
4.7 |
6.1 |
7.2 |
|
250 |
|
|
|
|
|
|
|
0.07 |
0.12 |
0.18 |
0.30 |
0.48 |
0.68 |
0.93 |
1.2 |
1.5 |
1.9 |
2.3 |
阀及弯管折合直径长度
种类 折合直管直径倍数 备注 全开阀门 12 未畅开加倍 标准弯管 25 逆止阀 100 底阀 100 部分堵塞加倍
注：例如100 mm直径管，流量为8 l/s，底阀折100倍直径等于100×100=10000 mm=10 m直径长度，查上表，直管每100 m损失1.3 m，即一个100底阀，流量为8 l/s时，则损失扬程0.13m。
相应管路直径的最大流量限制
管路直径 最 大 流 量 最大流速 mm l/s m3/h m/s 25 1 3.6 2.04 38 2.5 9 1.69 50 4.17 15 2.12 65 6.67 24 2.01 80 10.0 36 2.26 100 18.4 66 2.33 125 30.0 108 2.44 150 43.0 155 2.45 175 60.0 216 2.49 200 83.3 300 2.69 250 133.0 480 2.72

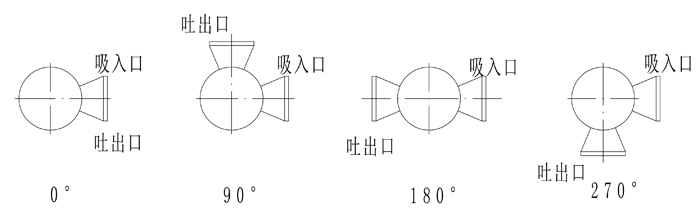

进出口法兰相对位置如图示
（顶视）
 | ||||||||||||||||||||||||
| ||||||||||||||||||||||||
  | ||||||||||||||||||||||||
