产品综述

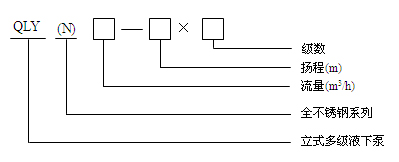

型号意义
例:QLY4-8×6代表流量为4m3/h,单级扬程为8m,级数为6的立式多级液下泵。也可写作QLY4-48。
产品简介
QLY系列液下泵是根据广大用户需要,采用国际先进技术设计制造的。具有体积小、重量轻、效率高、节能、振动噪声小、运行平稳、耐腐蚀、安装方便等优点,并且极大节省了安装所需空间。
本产品除适用于各类机床冷却及冲洗外,还广泛用于医药化工、实验室装置及冷却液、冷凝液的输送和循环。
性能范围
流量:Q=0.3~78 m3/h
扬程:H=4.7~238 m
介质类型:清水或物理化学性质类似于清水的液体
介质温度:0℃~+80℃
电源:50Hz, 380V
结构说明
泵为立式单吸多级离心泵。
采用硬质合金轴承。
轴封采用机械密封。
采用刚性联轴器传动。
特殊频率、电压电源用泵
如用户不作要求,本厂提供水泵的电源要求均为50Hz、380V。但根据用户要求,可提供特殊频率、电压电源用泵。
配套范围
水泵、电机和安装使用说明书。
注意:购买泵头,本公司不负有“三包”的责任。
订货须知
1、 订货时请说明水箱内壁深度,以便选择泵的结构形式。
2、 泵体最小浸没深度:高于泵体高度的1/2。泵体底部与箱体底部最小距离:≥80mm 。
3、液体箱内不允许有大于1mm的固体颗粒。
4、输送特殊液体时,请在订货时说明,以合理选配材质和电机功率。

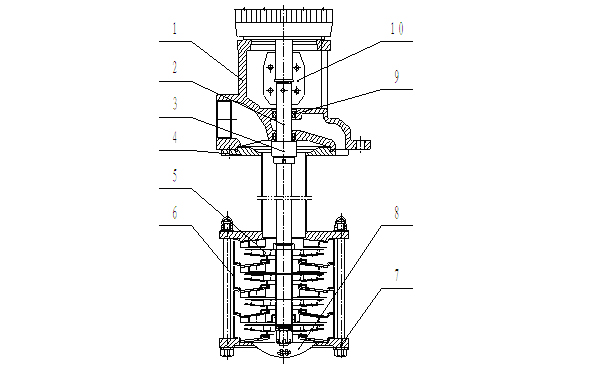

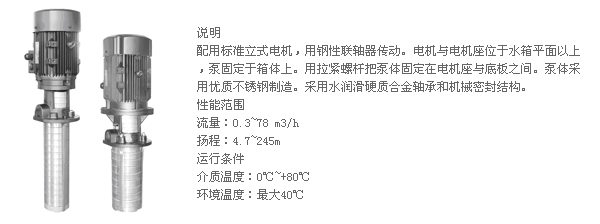

结构图
零部件明细
序号 |
名称 |
材料 |
1 |
电机座 |
HT200 |
2 |
叶轮 |
1Cr18Ni9Ti |
3 |
导流器 |
1Cr18Ni9Ti |
4 |
泵轴 |
1Cr18Ni9Ti |
5 |
底板 |
|
6 |
滤网 |
1Cr18Ni9Ti |
7 |
机械密封 |
|
8 |
油封 |
|
9 |
联轴夹块 |
HT200 |
|
橡胶件 |
|
结构图
零部件明细
序号 |
名称 |
材料 |
1 |
电机座 |
HT200 |
2 |
泵轴 |
1Cr18Ni9Ti |
3 |
机械密封 |
|
4 |
联接管焊装 |
|
5 |
叶轮 |
1Cr18Ni9Ti |
6 |
导流器 |
1Cr18Ni9Ti |
7 |
底板 |
|
8 |
滤网 |
1Cr18Ni9Ti |
9 |
油封 |
|
10 |
联轴夹块 |
HT200 |
|
橡胶件 |
|

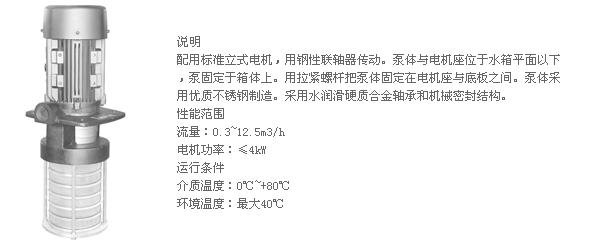

结构图
零部件明细
序号 |
名称 |
材料 |
1 |
电机座 |
HT200 |
2 |
叶轮 |
1Cr18Ni9Ti |
3 |
导流器 |
1Cr18Ni9Ti |
4 |
泵轴 |
1Cr18Ni9Ti |
5 |
底板 |
|
6 |
滤网 |
1Cr18Ni9Ti |
7 |
机械密封 |
|
8 |
联轴夹块 |
HT200 |
|
橡胶件 |
|

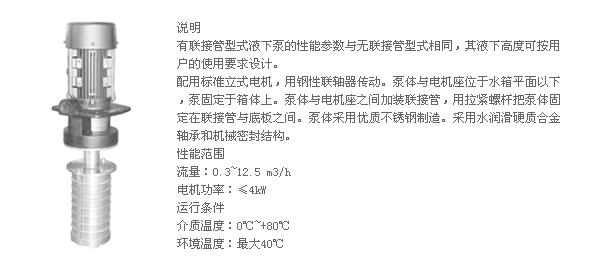

结构图
零部件明细
序号 |
名称 |
材料 |
1 |
电机座 |
HT200 |
2 |
联接管焊装 |
|
3 |
叶轮 |
1Cr18Ni9Ti |
4 |
导流器 |
1Cr18Ni9Ti |
5 |
底板 |
|
6 |
滤网 |
1Cr18Ni9Ti |
7 |
泵轴 |
1Cr18Ni9Ti |
8 |
机械密封 |
|
9 |
联轴夹块 |
HT200 |
|
橡胶件 |
氟橡胶 |
