QLY4

性能曲线 （一级 n=2900r/min）

性能参数表

型号	配用电机	流量 Q（m3/h）	2.4	3	4	4.8	6
QLY4-8*1	0.55	扬程H(m)	8.5	8.2	8	7.5	7
QLY4-8*2	0.75		17	16.4	16	15	14
QLY4-8*3	0.75		25.5	24.6	24	22.5	21
QLY4-8*4	1.1		34	32.8	32	30	28
QLY4-8*5	1.1		42.5	41	40	37.5	35
QLY4-8*6	1.5		51	49.2	48	45	42
QLY4-8*7	1.5		59.5	57.4	56	52.5	49
QLY4-8*8	1.5		68	65.6	64	60	56
QLY4-8*9	2.2		76.5	73.8	72	67.5	63
QLY4-8*10	2.2		85	82	80	75	70
QLY4-8*11	2.2		93.5	90.2	88	82.5	77
QLY4-8*12	3		102	98.4	96	90	84
QLY4-8*13	3		110.5	106.6	104	97.5	91
QLY4-8*14	3		119	114.8	112	105	98
QLY4-8*15	3		127.5	123	120	112.5	105
QLY4-8*16	3		136	131.2	128	120	112
QLY4-8*17	4		144.5	139.4	136	127.5	119
QLY4-8*18	4		153	147.6	144	135	126
QLY4-8*19	4		161.5	155.8	152	142.5	133
QLY4-8*20	4		170	164	160	150	140
QLY4-8*21	4		178.5	172.2	168	157.5	147
QLY4-8*22	5.5		187	180.4	176	165	154

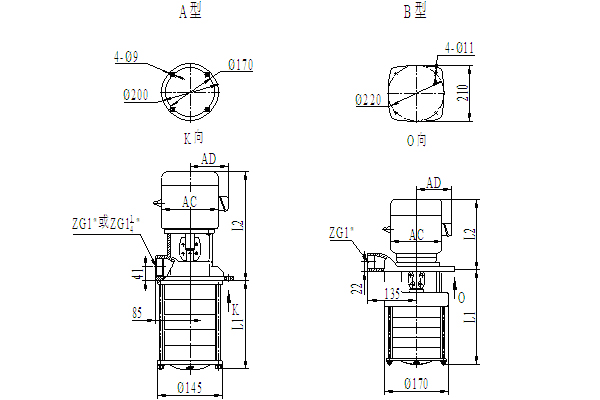

安装尺寸图

尺寸及重量

型号	L1		L2		AD	AC	重量（kg）
型号	A型	B型	A型	B型	AD	AC	A型	B型
QLY4-8*1	100	204	360	240	130	145	27.5	25.5
QLY4-8*2	100	204	395	275	150	175	29.0	27.0
QLY4-8*3	127	231	395	275	150	175	29.3	27.3
QLY4-8*4	154	258	395	275	150	175	30.6	28.6
QLY4-8*5	181	285	395	275	150	175	30.9	28.9
QLY4-8*6	208	312	405	285	155	195	36.5	34.5
QLY4-8*7	235	339	405	285	155	195	36.8	34.8
QLY4-8*8	262	366	405	285	155	195	37.1	35.1
QLY4-8*9	289	393	430	310	175	195	40.4	38.4
QLY4-8*10	316	420	430	310	175	195	40.7	38.7
QLY4-8*11	341	447	430	310	175	195	41.0	39.0
QLY4-8*12	370	474	430	310	175	195	41.3	39.3
QLY4-8*13	397	501	475	355	175	215	51.6	49.6
QLY4-8*14	424	528	475	355	175	215	51.9	49.9
QLY4-8*15	451	555	475	355	175	215	52.2	50.2
QLY4-8*16	478	582	475	355	175	215	52.5	50.5
QLY4-8*17	505	609	510	390	190	240	52.8	50.8
QLY4-8*18	532	636	510	390	190	240	60.1	58.1
QLY4-8*19	559	663	510	390	190	240	60.4	58.4
QLY4-8*20	586	690	510	390	190	240	60.7	58.7
QLY4-8*21	613	717	510	390	190	240	61.0	59
QLY4-8*22	640		510		210	300	81.3

注：表中L1尺寸为无联接管泵的液下深度，如果选用有联接管型式，请在合同中注明所要求的液下深度。
